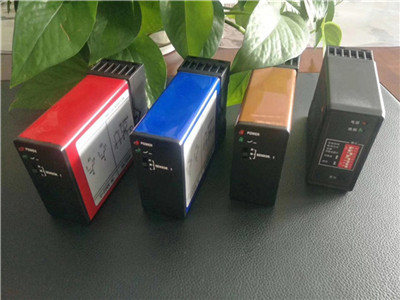

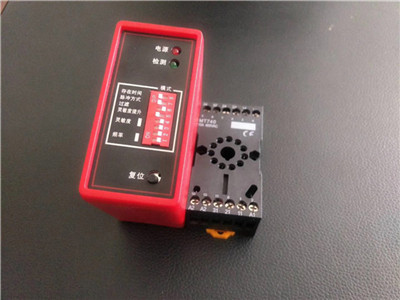

『快速門地感器』單環/雙環車輛檢測器T40/T50T/T20

『快速門地感器』單環/雙環車輛檢測器T40/T50T/T20

快速門在運行中客戶會根據現場選擇合理的感應方式，最主要的有地磁感應和雷達感應，地磁車輛檢測器的地感線圈是系統中的重要配件





它的工作穩定性直接影響整個快速門的運行效果，因此地感線圈的制作是工程安裝過程中很重要的一個工作環節。





制作快速卷簾門地感線圈前要考慮以下幾點

首先 安裝應遠離干擾源





1、周圍50公分范圍內不能有大量的金屬，如井蓋，雨水溝蓋板等。





2、周圍1米范圍內不能有超過220V的供電線路。





3、作多個線圈時，線圈與線圈之間的距離更大于2米，否則會互相干擾快速門地感的使用。





其次埋設注意事項：





1、標準3米寬馬路，地感線圈的尺寸為2米長80--100cm寬，角上做45度，20厘米長的切角。





2、線圈與馬路邊的距離在30--50厘米左右，線圈為垂直疊加繞4--6圈，總長度為30--40mm





3、埋設線槽切割參數：寬度3--5mm,深度為40--50mm，深度和寬度要均勻一致，應盡量避免忽深呼淺，忽寬忽窄的情況。





4、線圈應與『快速門控制箱』處于同一平衡位置。





最后輸出引線的制作





1、線圈引出的兩根線應該雙絞，密度為每米不少于50結，未雙絞的輸出引線將會引起干擾。

輸出引線長度一般不應超過5米。由于探測線圈的靈敏度，隨引線的長度增加而降低，所以引線電聯的長度要盡可能短。





最后 清理干凈線槽





在進行線圈布線時一定要把線槽里的小石子清理干凈，以免后期車輛來回壓過導致線圈鍛煉或是破皮造成『快速門地感』工作不正常。
