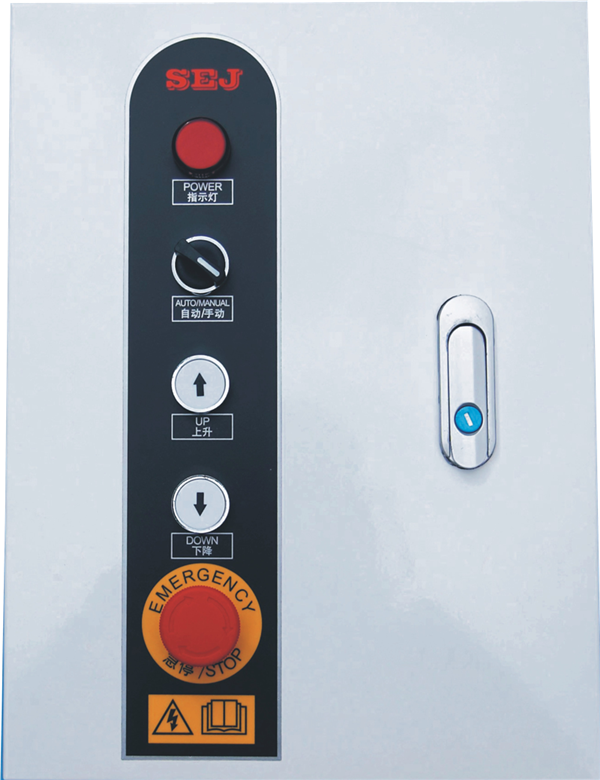

SEJ 變頻器一體機 SEJ 2200A01D5K

SEJ 變頻器一體機 SEJ 2200A01D5K

采用變頻控制一體機取代“PLC+變頻器”模式，有效降低成本、安裝更加便捷。

支持行程開關、增量式編碼器、絕對式編碼器等多種限位技術。

控制技術與傳感器技術完美結合，完美的兼容性可以避免因設備不匹配而產生的問題。

成套系統一體化采購，節省多余的采購成本及采購時間。

快速卷簾門SEJ變頻器按鍵說明

位于SEJ變頻器中央位置的數字操作器叫鍵盤，變頻器整體可以分兩部分，顯示區和按鍵區，顯示區提供參數設定以及顯示不同的運行狀態，按鍵控制區為使用者與變頻器交互接口。

1、SEJ變頻器數位操作器界面說明：

2、顯示內容說明

（1）顯示：F00.0，說明：電源投入后顯示頻率設定畫面；

（2）顯示：H00.0，說明：實際運轉頻率；

（3）顯示：A00.0，說明：電機運轉電流；

（4）顯示Frd rEu，說明：電機運轉方向；

（5）編碼器值，行程開關為固定值。

3、按鍵功能說明：

（1）PRG鍵，功能說明：功能選擇鍵，用于選擇功能菜單；

（2）∧∨上下方向鍵，功能說明：數字修改設定鍵，用于修改功能代碼及參數；

（3）ENTER DISP鍵，功能說明：移位鍵或確定鍵或切換顯示，短壓時作為數字位移鍵或切換顯示，長按作為設定確認鍵；

（4）RUN鍵：運轉指令鍵用于啟動變頻器運行；

（5）STOP RESET鍵，功能說明：停機命令鍵（適用于操作器控制狀態）/故障復位鍵。

4、按鍵操作說明

（1）PRG鍵，點按，是進入或退出參數設定模式；

（2）ENTER鍵，點按，換行/切屏；

（3）ENTER鍵，長按（2~3秒），確認/進入；

（4）∧鍵，點按，數值增加；∨鍵，點按，數值減少；

5、SEJ 變頻器一體機 SEJ 2200A01D5K如進入P117，操作如下

（1）點按PRG鍵，顯示PXXX（X為數字），***右的數字在閃爍，點按∧鍵，使其變成7；

（2）點按ENTER鍵，中間的數字在閃爍，點按∧鍵，使其變成1；

（3）點按ENTER鍵，***左邊的數字在閃爍，點按∧鍵，使其變成1；

（4）點按ENTER鍵，進入P117內部，顯示00，點按∧鍵，使其變成08；

（5）點按ENTER鍵，確認此值生效，會自動跳到下一參數，屏幕顯示P118；

（6）點按PRG建，退出參數設置。
